WLAN无线接入系统防雷方案

万邦智慧     2021-01-06     777

一、雷击的危害

    雷击是严重自然灾害之一,随着现代通信技术的不断发展,日益繁忙庞杂的事务通过电脑、网络及通讯设备得以井然有序,而这些敏感电子设备的工作电压却在不断降低,其数量和规模不断扩大,因而它们受到过压特别是雷电袭击而受到损害的可能性就大大增加,其后果不仅是对设备造成直接损害,还可能使整个系统的运行中断,并造成难以估算的经济损失。因此,设备防雷已成为一项迫切需求。

二、雷击分类

    雷击一般分为直击雷和感应雷。

    直击雷是指:雷电直接击在建筑物、构架、树木、动植物上,由于电效应、热效应等混合力作用,直接摧毁建筑物、构架以及引起人员伤亡等。

    感应雷是指:雷云之间或雷云对地之间的放电而在附近的架空线路、埋地线路、金属管线或类似的传导体上产生感应电压,该电压通过导体传送至设备,造成网络系统设备的大面积损坏。

 三、雷电入侵通道

    雷击对网络设备的入侵,主要有以下三个途径:

    1、 直击雷经接闪器而直接入地,导致地网附近地电位抬升,高电压由设备接地线引入造成地电位反击。

    2、 雷电流经引下线入地时,高的电流变化率在引下线周围产生强磁场,使周围设备感应过电压。

    3、进出大楼或机房的电源线或通信线在大楼外遭受直击雷或感应雷,过电压及过电流沿线窜入,入侵设备。

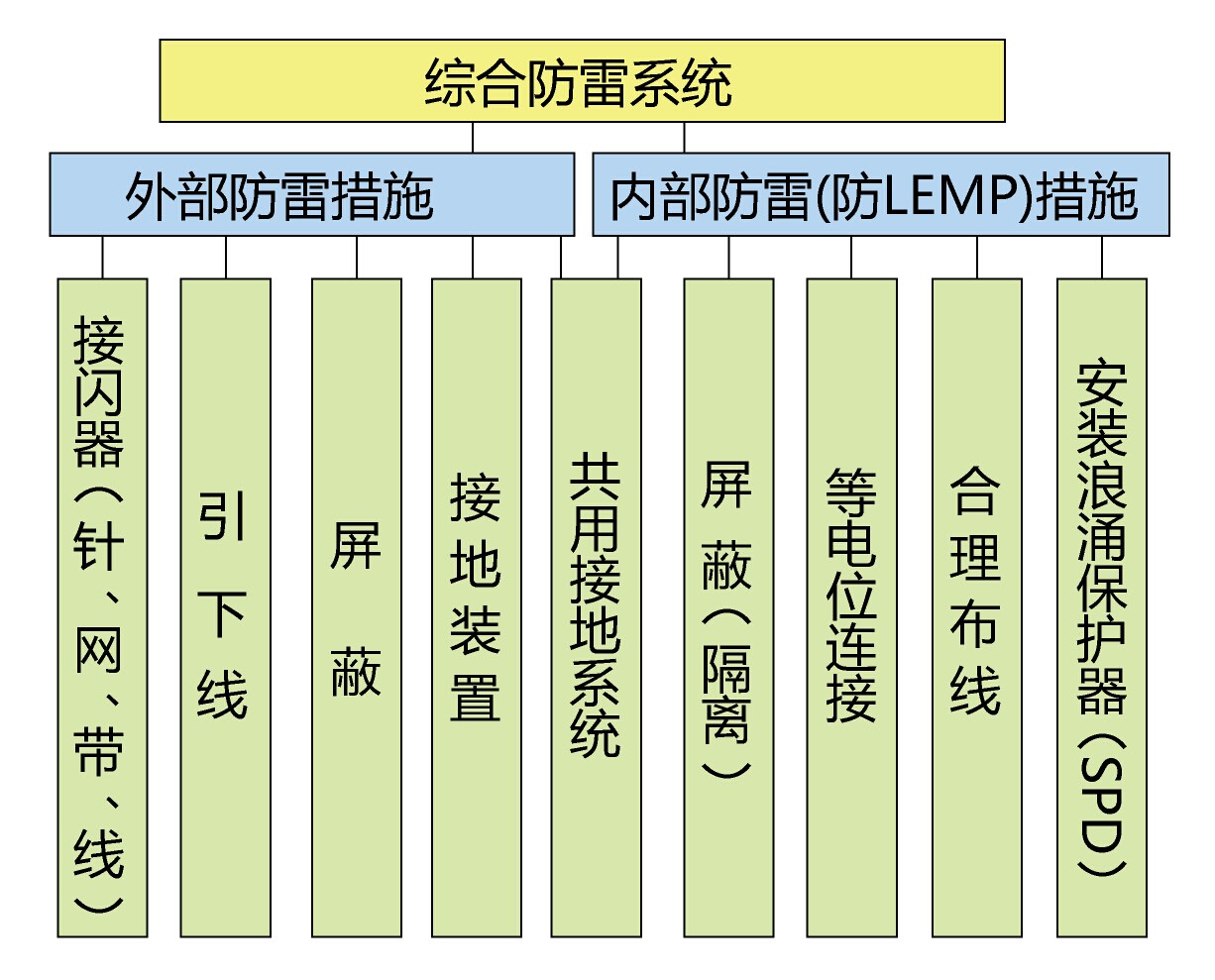

四、雷电综合防护系统

    随着现代电子技术的不断发展,通讯设备的电源线、信号线、天馈线很容易受到雷击影响而损坏,一般意义上的雷击防护分为外部防护和内部防护两种,也把其称为雷击的分级防护。

    1、外部防护:由接闪器、引下线和接地装置组成,主要用以直击雷的防护安装。

    2、 内部防护:由等电位连接系统、共用接地系统、屏蔽系统、综合布线以及防雷器SPD组成,主要用以雷电电磁脉冲防护。


 五、直击雷防护

    1、安装设备的杆塔或通信平台上方应安装避雷针,设备及其收发天线应在避雷针保护范围之内。

    2、借助建筑物安装的设备及其天线应在建筑物避雷针或其它避雷装置的保护范围内,无法利用建筑物避雷装置保护的,应在天线支架上安装避雷针作为接闪器,接闪器需就近由建筑物的避雷带、避雷网等接地。

    3、小型避雷针宜采用圆钢或钢管,采用圆钢时直径应不小于16mm;采用钢管时直径应不小于25mm,钢管壁厚度不小于2.5mm。避雷针的针尖应高出天线顶端1m 。

    4、避雷针的接地引下线宜采用直径不小于8mm的镀锌圆钢或截面积不小于48mm²的

六、感应雷防护

    1、电源系统防雷,WLAN系统供电的主要是无线AP与交换机,无线AP取电目前主流是通过PoE供电,因此在无线AP网口加装 万邦智慧 PoE防雷器,同时保护无线AP的电源与信号。

WBN-RJ45/POE 信号电涌保护器

    2、信号系统防雷,重点是保护交换机网口,交换机有两种情况,一种情况是普通交换机,此处需加装 万邦智慧 网络信号防雷器,保护交换机。若是PoE交换机,则需要加装 PoE防雷器。

    3、天馈系统防雷,自天线进入AP的馈线需要加装 万邦智慧 馈线避雷器,接头为N型,阻抗为50欧姆,最大放电电流应不小于15kA(8/20μs),插入损耗应小于等于0.5dB,驻波比不大于1.2,输入功率能满足发射机最大输出功率的要求。
