通信基站机房供电防雷解决方案

万邦智慧     2021-01-06     1049



设计依据

YD/T 5098-2001 《通信局(站)雷电过电压保护工程设计规范》

GB50057-2010《建筑物防雷设计规范》

GB50343-2004《建筑物电子信息系统防雷技术规范》

QX3-2000《气象信息系统雷击电磁脉冲防护规范》

GB18802《低压配电系统的电涌保护器(SPD)》

IEC61312-1、2、3《雷电电磁脉冲的防护》

GB50169-92《电气装置安装工程接地装置施工及验收规范》

GB50194-93《建设工程施工现场供用电安全规范》

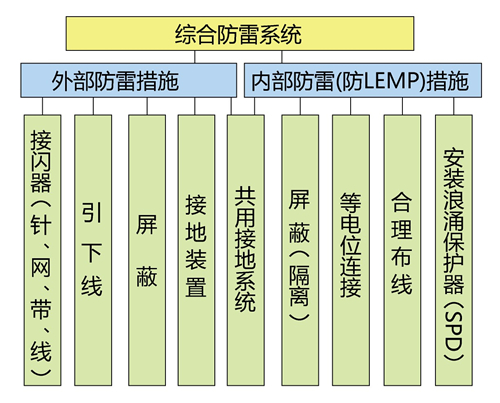

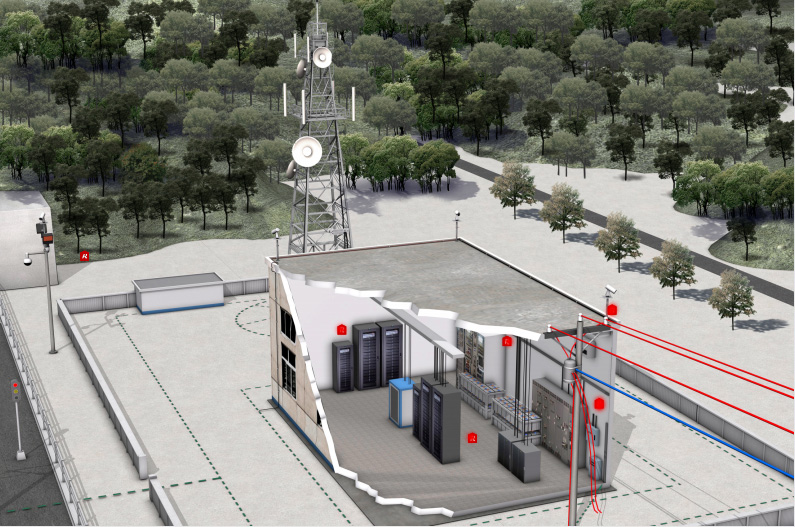

移动基站综合防雷系统由外部防雷系统与内部防雷系统构成,外部防雷系统,由通信铁塔、引下线及联合地网构成,防止雷电直接对通信基站内设备造成损坏。内部防雷系统主要是雷电电磁脉冲防护,主要是在供电线、信号线以及天馈线防护。


一、移动基站电源系统防雷

由于电力线从户外较远处到达户内,雷击时很可能会从交变的雷电磁场中穿过,从而在电力线上感应出很强的雷电流,此雷电流顺着线缆到达室内设备,就会给设备带来危害。在入户前应换成铠装电缆地埋,或穿钢管地埋,由于雷电流属高频电流,会产生很强的集肤效应,它会集聚在铠装层或钢管上,通过与土壤接触而对地泄放,由此减小进入室内的雷电流。然后在基站内部电源系统需要加装多级电源防雷器。

1、基站总电源防雷

    基站总电源处加装在万邦智慧电源防雷箱,120kA(8/20μs),用于保护通讯基站总电源,此防雷箱可以将雷电流过电压绝大部分泄放到大地。

万邦智慧电源防雷箱

2、交流配电箱和开关电源柜防雷

    在通讯基站交流配电柜及开关电源中安装万邦智慧60kA电源防雷器SPD,避免进入室内的雷电流给设备带来损害。参数:60kA(8/20μs),能有效将残压限制在千伏以内,此级防雷器并联安装,对后接设备的功率不限。

WB-B60-4 电涌保护器



3、直流电源系统防雷

     在直流配电屏中安装 万邦智慧 48VDC电源防雷器40kA(8/20μs),能有效将残压限制在250V以内,此级防雷器并联安装,对后接设备的功率不限。

WB-C40-2 电涌保护器

二、移动基站信号系统防雷

       信号系统主要是交换机等数据信号防雷,需要加装 万邦智慧 网络信号防雷器。

WBNH-RJ45 信号电涌保护器

三、移动基站馈线系统防雷

       馈线是从铁塔引入基站内部,所以更容易感应出很强的雷电流,所以必须多点接地,泄放雷电流,同时应沿铁塔中部布放,远离铁塔角。   此处应安装 万邦智慧 馈线避雷器,四分一波长天馈防雷器,能有效防护馈线雷击损坏。


 对于光缆,其金属加强筋一般接到综合柜内,所以应在柜内应将其固定在专用接地母排上,再用地线连接到室外排上,使雷电流通过室外排到达地网泄放到土壤中。另外,基站的铁塔很容易遭受雷击出现雷电流,产生强大的电磁场,尤其是铁塔角,因为是雷电流对地的泄放通道,通过的雷电流和产生的电磁场会更为强大,架空的电力线和光缆如果从塔角经过,会感应出很高的电动势,进而给室内的设备造成损坏。
