风力发电站/大型风机发电防雷解决方案

万邦智慧     2021-01-06     294

风力发电场一般分为并网发电及离网发电类型,无论何种类型,均需要以下几部份组成:1、风机发电机;2、变压变流系统,逆变系统;3风机控制系统。针对风电场的特点,依据相关标准,我们针对性地为风力发电场设计相应的防雷方案。如以下方案所示:

风力发电站/大型风机发电防雷解决方案

风力发电站/大型风机发电防雷解决方案

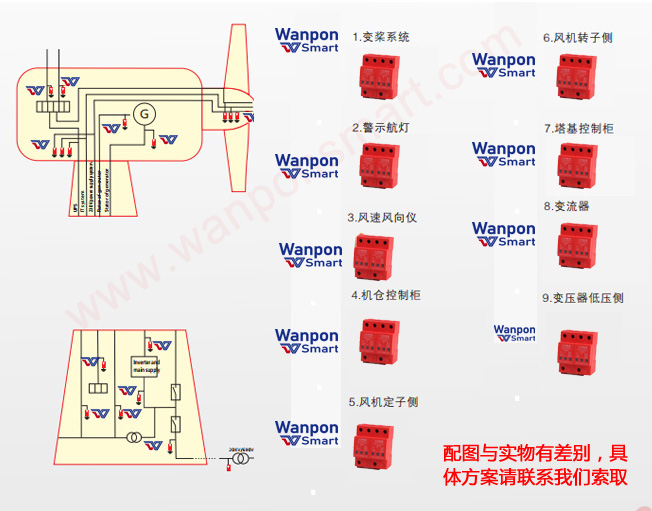

在相应容易受雷击影响的区域,我们作出相对应的保护措施。

(1)、风机的变桨系统端,采用防震的可插拔的模块化电源SPD,适用于TN系统;模块化信号SPD。

(2)、风机警示航灯端,采用防震的可插拔的模块化电源SPD,适用于TN系统。

(3)、风速风向仪等区域,采用防震的可插拔的模块化电源SPD,适用于TN系统;模块化信号SPD。

(4)、机舱控制柜,采用防震的可插拔的模块化电源SPD,适用于TNC和TT系统。

(5)、风机定子侧,采用风电专用760V防震的可插拔的模块化二级电源SPD,适用于TNC和TT系统。

(6)、风机转子侧,采用风电专用400/690V系统,带2000V隔离模块,有效避免系统谐波干扰。

(7)、塔基控制柜,采用防震的可插拔的模块化电源SPD,适用于TNC系统;模块化信号SPD。

(8)、变流器,采用防震的可插拔的模块化电源SPD,适用于TNC和TNS系统。

(9)、变压器低压侧,采用紧凑复合型1级SPD,适用于IT、TNC系统。

以上为大概方案配置,具体实施方案可以联系我们详询。
