WBC系列通讯专用电涌保护器依据IEC和GB标准设计,采用标准接线端子式接头,适用于2/3/4通讯线路安装,维护方便,可针对不同的路线选择最适合的产品进行保护

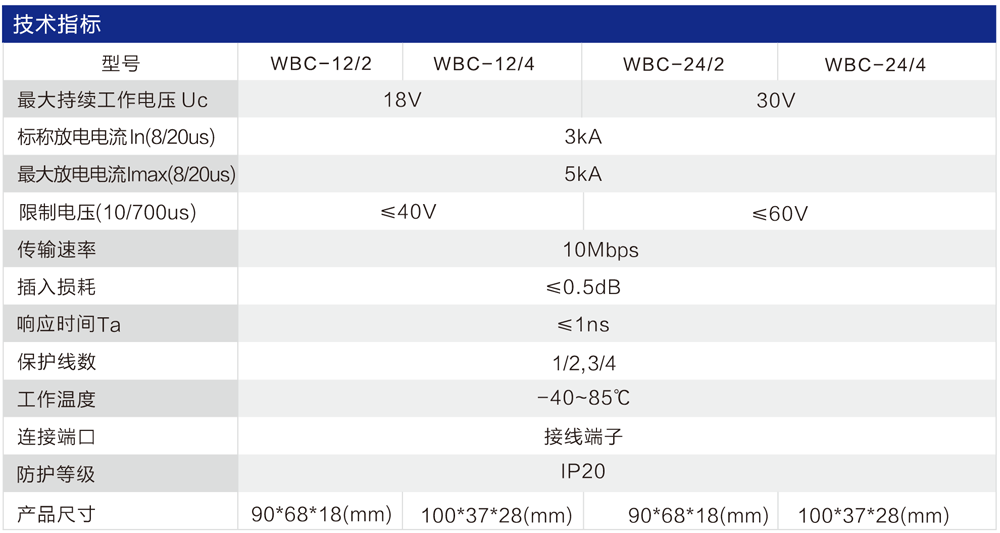

![WBC-24型控制信号防雷器 WBC-24型控制信号防雷器](/ueditor/php/upload/image/20210420/1618852030145388.gif)
产品适用范围
1、安防系统、消防系统的控制线路
2、工业控制系统的通讯线路
3、其它控制系统的测线路

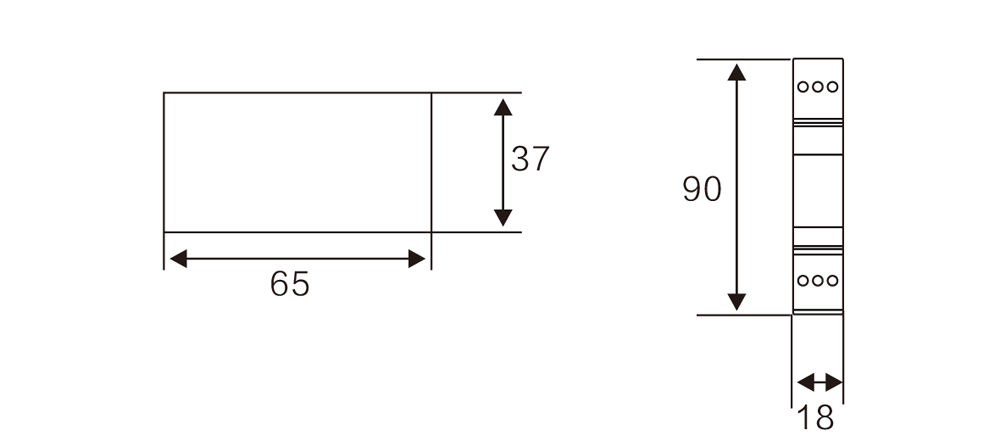

尺寸图
![WBC-24型控制信号防雷器尺寸图 WBC-24型控制信号防雷器尺寸图](/ueditor/php/upload/image/20210420/1618852037575528.gif)

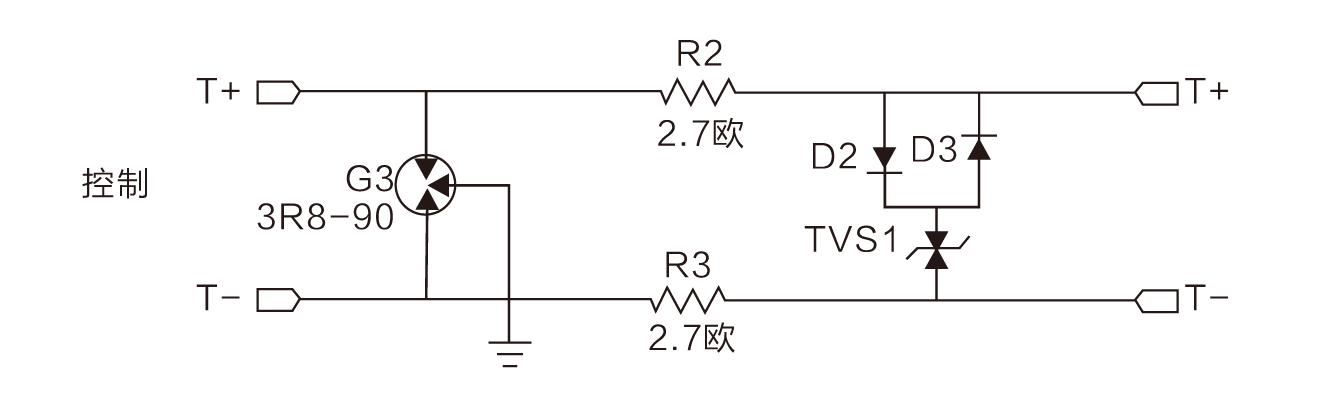

原理图
![WBC-24型控制信号防雷器原理图 WBC-24型控制信号防雷器原理图](/ueditor/php/upload/image/20210420/1618852043820282.gif)
安装须知
一、安装时请根据安装示意图所示连接,其中接线为端子式,PE为接地线。
二、安装时必须切断电源,严禁带电操作,连接导线必须符合要求。
三、使用后应定期检查,如防雷器发生故障,应及时更换。
四、防雷接地应符合防雷规范要求,接地线尽可能短且接地电阻应小于10Ω。

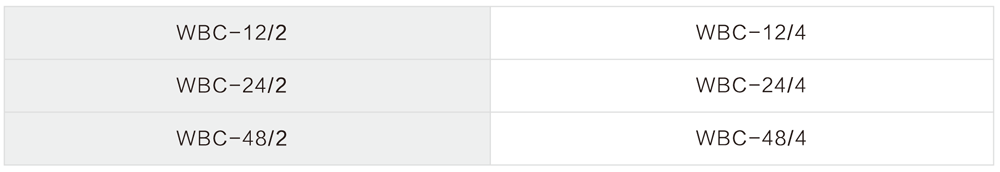

选型
![WBC-24型控制信号防雷器选型 WBC-24型控制信号防雷器选型](/ueditor/php/upload/image/20210420/1618852048475832.gif)
