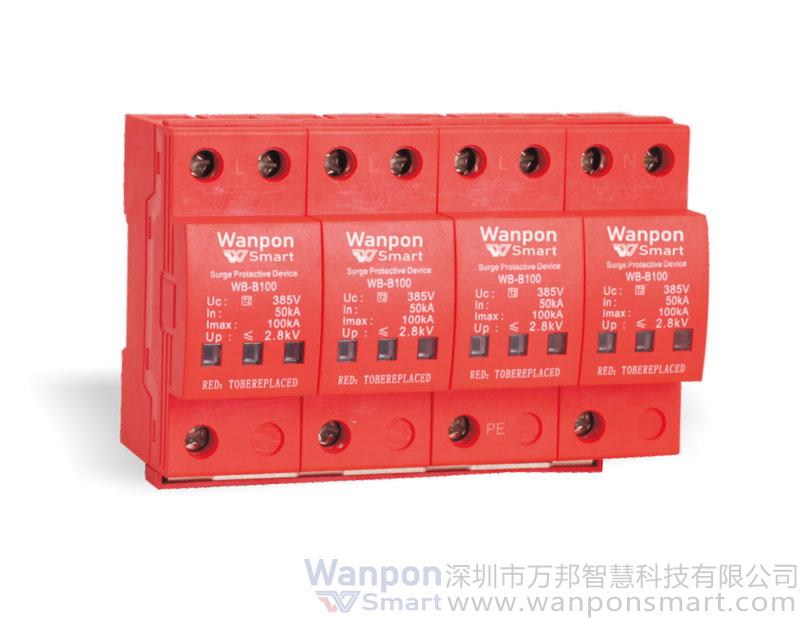

WB-B100 型 二级电源防雷器

产品类别:  WB-B系列二级电源防雷器

特性

★ 温控保护电路,故障指示

★ 漏电流小,通流量大

★ 响应时间短,残压低

★ 内置过热断路装置


产品认证





产品描述

WB-B 系列电源防雷器依据 lEC 和 GB标准设计,适用于电源供电系统的第二级电源电涌保护,产品为35mm标准导轨安装,广泛应用于雷电风险较高地区的电力、安防监控、交通、航空等领域的电涌保护。


WB-B 100型 二级电源防雷器


产品适用范围


1、建筑物内总配电箱

2、建筑物内有室外进出线路输入的配电箱

3、室外配电柜/配电箱

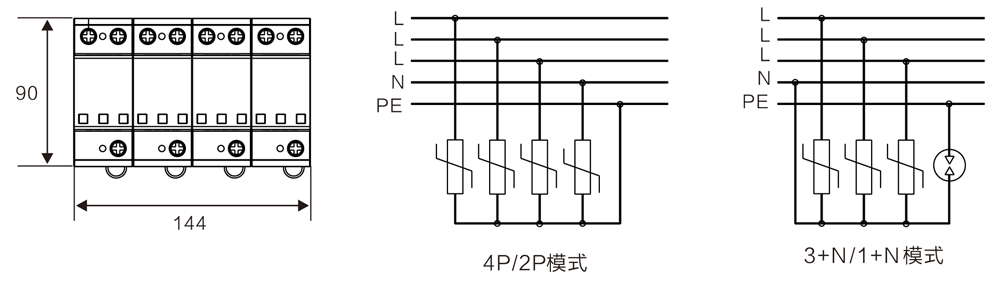

尺寸原理图


WB-B 100型 二级电源防雷器 尺寸原理图

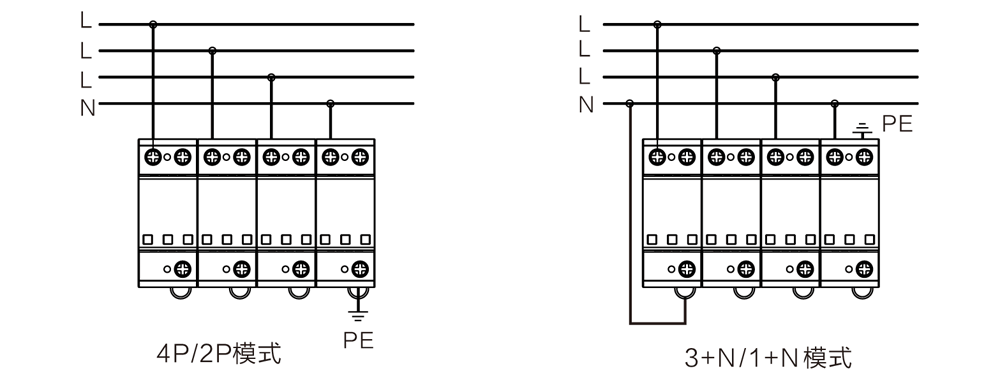

接线图


WB-B 100型 二级电源防雷器 接线图



安装须知


一、安装时请根据安装示意图所示连接,其中L1、L2、L3为相线,N为零线,PE为接地线

二、安装时必须切断电源,严禁带电操作,连接导线必须符合要求。

三、使用后应定期检查,如防雷器发生故障,应及时更换。

四、防雷接地应符合防雷规范要求,接地线尽可能短且接地电阻应小于10Ω。

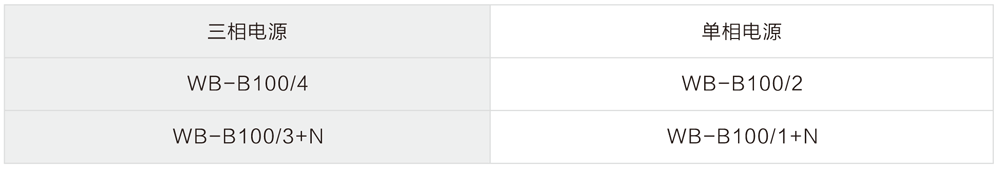

选型


WB-B 100型 二级电源防雷器 选型
